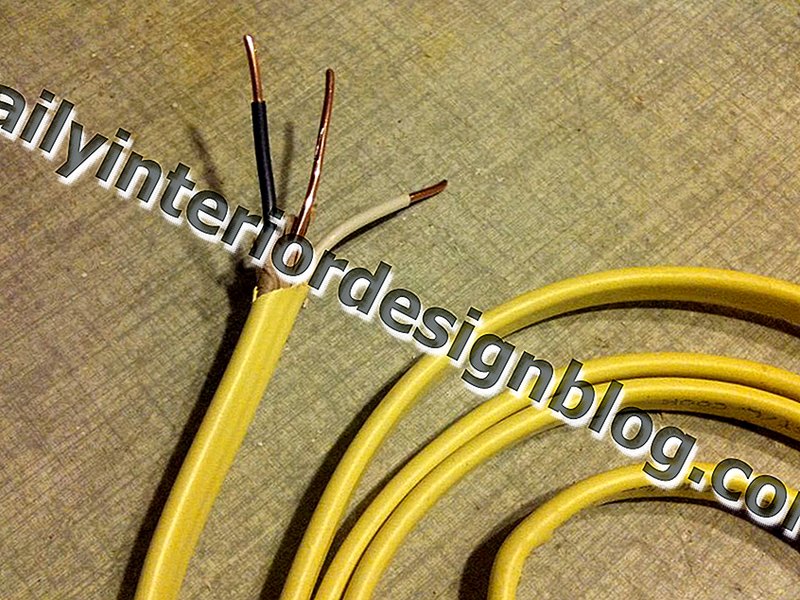

Ei-metalli- tai NM-kaapeli (tunnetaan yleisesti nimellä Romex) on kiinnitettävä sähkökoteloihin kohdassa, jossa kaapeli tulee laatikkoon. Tämä koodivaatimus on tärkeä turvaominaisuus, joka suojaa laatikon sisällä olevia johdotusyhteyksiä, jos kaapeli vedetään. Se estää myös kaapelin hankaamasta laatikon reunaa vasten ja vahingoittamasta vaippaa. Useimmissa muovikoteloissa on sisäänrakennetut jousikielekkeet, jotka kiinnittävät kaapelin kun se työnnetään laatikkoon. Metallilaatikoissa on useita erilaisia kiinnitysmenetelmiä, mutta ensin on poistettava nuppi laatikosta.
Poistaminen poisto
Koputukset ovat pieniä metallilevyjä, jotka peittävät metallisen sähkörasian sivujen tai takaosan reiät. Poistat niin monta kolkutusta kuin tarvitaan kaapeleille, jotka tulevat laatikkoon, ja jätät muut paikoilleen. Laatikossa ei saa olla avoimia aukkoja, jotka ovat tyhjiä, koska tämä vaarantaa laatikon kotelon tarjoaman suojan.
Katso laatikon sivulta ja etsi poisto, mihin haluat asentaa kaapelin. Joidenkin osumien keskellä on suora aukko. Poista tämäntyyppinen koputus asettamalla suorateräinen ruuvitaltta uraan ja kiertämällä sitä edestakaisin, kunnes nuppi erottuu laatikosta. Toisella tyyppisellä tyrmäyksellä ei ole aukkoa, ja se on rei'itettävä vasaralla ja ruuvimeisselillä. Lyö sitä kovaa ja se taipuu alas reikästä (älä huoli; et vahingoita laatikkoa). Tartu poistolevyyn pihdillä ja kierrä sitä, kunnes se vapautuu.
Nyt olet valmis käyttämään yhtä seuraavista kiinnittimistä NM-kaapelin kiinnittämiseksi laatikkoon.
Kaapelin kiinnittäminen sisäisellä puristimella
Joissakin metallilaatikoissa on satulan muotoiset kiinnikkeet, jotka on jo asennettu laatikon sisälle. Yleensä on kaksi kiinnikettä, jotka mahtuvat kahteen kaapeliin. Jos puristin ei ole käytetyn nupin vieressä, avaa puristin ja siirrä se haluamaasi kohtaan. Puristinruuvien tulisi olla esiporattu reikä lähellä kutakin iskupalaa. Työnnä kaapeli nuppiin ja liu'uta se puristimen alle. Kiristä puristimen ruuvi kaapelin kiinnittämiseksi.
Lukkomutterin kaapelipuristimen käyttö
Lukkomutterityyppinen puristin on klassinen metallivaijeripidike, jonka toisessa päässä on lyhyt kierteitetty sylinteri ja lukkomutteri ja satulan tyyppinen puristin, jonka toisessa päässä on kaksi ruuvia. Asentaaksesi tämän tyyppisen kiinnittimen, aseta kierteitetty pää laatikon poistoaukkoon ja kierrä sitten lukkomutterilla kierrepäähän laatikon sisäpuolelta. Kiristä mutteri pihdillä. Työnnä kaapeli kiinnitys satulan läpi ja laatikkoon ja kiristä satulan ruuvit kaapelin kiinnittämiseksi.
- Vihje: Suuntaa puristin siten, että satularuuvit ovat sinua kohti. Tämä helpottaa ruuvien kiristämistä kaapelin asentamisen yhteydessä. Voit myös kiinnittää kiinnittimen ensin kaapeliin ja asentaa sitten kaapelin ja puristimen metallikoteloon.
Muovisten pistokeliittimien käyttäminen
Uusi tulokas lohkossa on muovinen työntöliitin. Näille on useita erilaisia malleja, mutta periaatteessa ne ovat kaikki muoviholkkeja, jotka napsahtavat metallirasian poistoaukkoon. Kaapeli työnnetään liittimen läpi ja kiinnitetään jousen kielekkeellä tai muulla laitteella. Yhdessä versiossa on pieni porttipala, jonka liu'utat alas uraan (samanlainen kuin giljotiinin toiminta). Kiinnitä portti pihdillä kaapelin kiinnittämiseksi.
Vinkkejä kaapelin kiinnittämiseen
- Noin 1/2 tuuman ulkokaapelin vaipan tulisi ulottua laatikkoon kaapelin kiinnittimen ohi. Varmistaa, että kaapeli pysyy kunnolla paikoillaan ja että puristin ei purista ja vahingoita eristystä yksittäisten johtimien ympärillä. Kaapelipuristimen on koskettava suoraan johtoja itse kuin johtimen ulkovaipan sijasta koodirikkomus.
- Laatikkoon tulee olla vähintään 6 tuumaa vapaata johtoa, joka ulottuu laatikkoon kytkentätarkoituksia varten; 8-10 tuumaa on vielä parempi. Tämä ylimääräinen johdin tarjoaa tarvittavan löysyyden erilaisten johtoyhteyksien tekemiseen laitteisiin ja tarjoaa myös tarpeeksi ylimääräistä johtoa, jos johdot joudutaan jatkossa katkaisemaan.
- Älä koskaan aja kahta kaapelia laatikkoon saman aukon läpi. Jokainen kaapeli vaatii oman poistoaukon ja kiinnittimen.
- Ole varovainen, ettet kiristä kaapelikiinnikkeitä niin paljon, että ne murskavat kaapelin vaipan tai vahingoittavat yksittäisten johtimien eristystä. Puristimien tulee olla vain riittävän tiukkoja, jotta kaapeleita ei voida vetää käsin irti.
